橇装钻机

2023-11-15　|　点击量:172

产品品牌: ZJ10DB, ZJ15DB, ZJ20K, ZJ30K, ZJ30DB, ZJ30L, ZJ30LDB
产品型号:

产品介绍

1.钻机的驱动分为机械驱动、电驱动（交流变频或直流）、复合驱动等多种形式。
2.整机结构紧凑，采用橇装模块结构，安装移运快捷，满足钻机主机整拖和丛式井钻井要求；整机集装化程度高，占地面积小。
3.井架结构形式有A形、K形（套装垂直起升井架、整体起升）等。
4.底座结构形式有旋升式、双升式、箱叠式、伸缩式等。
5.主刹车采用带式刹车或液压盘式刹车。辅助刹车采用气动水冷推盘式刹车或电磁涡流刹车，交流变频电驱动钻机可采用能耗制动作辅助刹车。
6.钻机采用网络化、信息化技术，将电气液控制、监控和显示一体化设计，实现司钻智能化和安全控制。
7. 采用标准化及模块化设计、多种组合方式，增强钻机通用性、互换性。
8. 完善的固控、井控、高压管汇系统及发电机房、机泵房、值班房配套设施，可满足用户不同要求。

产品相关参数介绍

橇装钻机型号主要技术参数（1000～3000m）

产品型号		ZJ10DB	ZJ15DB	ZJ20K	ZJ30K	ZJ30DB	ZJ30L	ZJ30LDB
名义钻深m	41/2″钻杆	1000	1500	2000	3000
名义钻深m	5″钻杆	500	1400	1800	2500
最大钩载kN		600	900	1350	1800
大钩速度m/s		0～1.1	0～1.2	0.2～1.5	0.2～1.5	0～1.2	0.2～1.5	0.2～1.5
井架高度m		29	29	31	33	41	43	43
井架形式		直立套装	直立套装	直立套装	直立套装	K型	K型	K型
钻台面高度m		3	4	4.5	5/6	5	6	6
底座形式		箱叠式	箱叠式	箱叠式	箱叠式	箱叠式	箱叠式	箱叠式
动力机		交流变频调速电机	交流变频调速电机	C18	2×C15	交流变频调速电机	G12V190PZL-3	G12V190PZL-3/0
动力机功率kW		230	330	470	2×402	500	810×3	810×3
传动型式		交流变频电驱动	交流变频电驱动	液力+机械	液力+机械	交流变频电驱动	液力+机械	电动+机械
传动箱型号		SDX10DB	SDX15DB	S6610HR	2×S5610HR	SDX30DB	偶合器YOZJ760	------
游动系统		5×4	5×4	5×4	6×5/5×4	6×5	6×5	6×5
绞车型号		JC10DB	JC15DB	JC20K	JC30K	JC30L	JC30B	JC30LDB
绞车功率kW		200	300	350	400	500	550	500
主刹车		带刹	带刹	带刹	带刹	盘刹	盘刹	盘刹
辅助刹车		224WCB	224WCB	224WCB	324WCB	FDWS30	FDWS30	FDWS30
主大绳直径mm		φ22	φ26	φ29	φ29/φ32	φ29	φ29	φ29

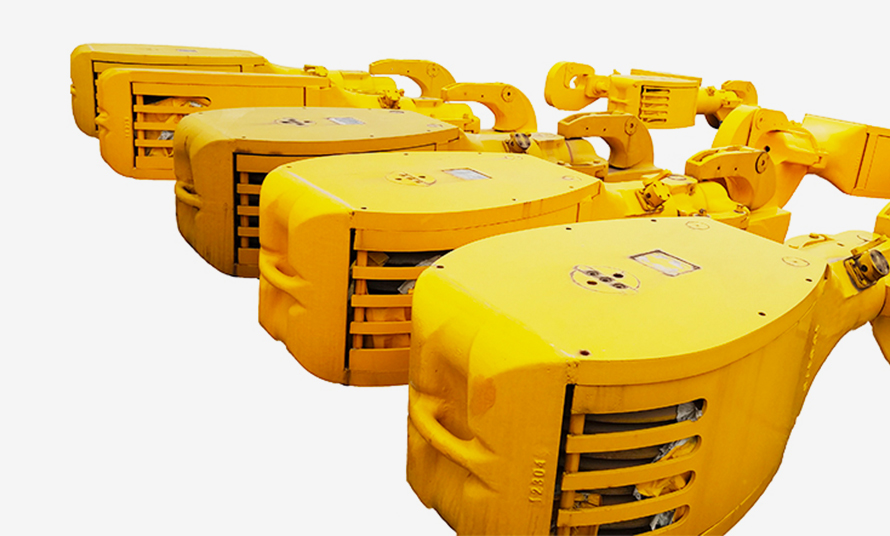

游车大钩型号		YG70	YG90	YG160B	YG225	YG225	YG180	YG180
水龙头型号		SL110	SL110	XSL170	XSL225	XSL225	XSL170	XSL225
转盘型号		ZP175	ZP175	ZP175	ZP205/ZP275	ZP275	ZP275	ZP275
泥浆泵额定功率hp/台数		500×1	800×1	800×2	1000×2	1000×2	1300×2	1300×2
液路系统最高工作压力MPa		14
气路系统最高工作压力MPa		1

橇装钻机型号及主要技术参数（4000m）

产品型号		ZJ40K	ZJ40DB	ZJ40LDB	ZJ40L	ZJ40D
钻井深度m	41/2″钻杆	4000
	5″钻杆	3200
最大钩载kN		2250
大钩速度m/s		0.2～1.4	0～1.4	0.2～1.4	0.2～1.5	0～1.4
井架有效高度m		41/43	43	43	43	43
井架形式		直立套装	K型	K型	A型/K型	A型/K型
钻台面高度m		6	7.5	7.5	6/7.5	7.5
底座形式		箱叠式/伸缩式	旋升式	旋升式	箱叠式	旋升式
动力机型号		2×C18	CAT3512B发电机组	G12V190PZL-3	G12V190PZL-3	CAT3512B发电机组
动力机功率kW×台数		470×2	1310×2	810×3	810×3	1310×2
传动型式		液力+机械	交流变频电驱动	交流变频电驱动+机械	液力+机械	直流电驱动
传动箱型号		S6610HR	JS800C	偶合器YOZJ750	偶合器YOZJ750	-----
游动系统		6×5/7×6	6×5	6×5	6×5	6×5
绞车型号		JC40K	JC40DB	JC40LDB	JC40L	JC40D
绞车功率kW		735	735	735	735	735
主刹车		带刹/盘刹	盘刹
辅助刹车		236WCB	能耗制动	FDWS40	FDWS40	FDWS40
主大绳直径mm		φ32/φ29	φ32
游车大钩型号		YG225	YC225、DG225
水龙头型号		XSL225
转盘型号		ZP275
泥浆泵额定功率hp/台数		1300×2
液路系统最高工作压力MPa		16
气路系统最高工作压力MPa		1

橇装钻机型号及主要技术参数（5000～7000m）

产品型号		ZJ50DB	ZJ50D	ZJ50LDB	ZJ50L	ZJ70DB	ZJ70D	ZJ70LDB	ZJ90DB
钻井深度 m	41/2″钻杆	5000				7000			9000
	5″钻杆	4500				6000			8000
最大钩载kN		3150				4500			6750
大钩速度m/s		0～1.9	0～1.6	0.2～1.6	0.2～1.6	0～1.9	0～1.6	0.2～1.6	0～1.9
井架有效高度m		45				45			48
井架形式		K型				K型			K型
钻台面高度m		9	9	7.5/9	7.5	10.5	10.5	10.5	12
底座形式		旋升式	旋升式/双升式	旋升式	箱叠式	旋升式	旋升式/双升式	旋升式	旋升式
动力机型号		CAT3512B发电机组	CAT3512B发电机组	G12V190PZL-3	G12V190PZL-3	CAT3512B发电机组	CAT3512B发电机组	A12V190PZL-3	CAT3512B发电机组
动力机功率kW×台数		1310×3	1310×3	810×3+1200	810×3+800	1310×4	1310×4	1100×3	1310×5
传动型式		交流变频电驱动	直流电驱动	交流变频电驱动+机械	液力+机械	交流变频电驱动	直流电驱动	交流变频电驱动+机械	交流变频电驱动
传动箱型号		ZLQ50DB	ZLQ50D	偶合器YOJ750	偶合器YOZJ750	ZLQ70DB	ZLQ70D	偶合器YOZJ750	ZLQ90DB
游动系统		7×6				7×6			8×7
绞车型号		JC50DB	JC50D	JC50LDB	JC50L	JC70DB	JC70D	JC70LDB	JC90DB
绞车功率kW		1100	1100	1100	1100	1470	1470	1470	2210
主刹车		盘刹				盘刹			盘刹
辅助刹车		能耗制动	DWS50	FDWS50	FDWS50	能耗制动	DWS70	DWS70	能耗制动
主大绳直径mm		φ35				φ38			φ45
游车大钩型号		YC315、DG315				YC450、DG450			YC675、DG675
水龙头型号		SL450				SL450			SL750
转盘型号		ZP375				ZP375			ZP495
泥浆泵额定功率hp×台数		1300×3	1600×2	1600×2	1600×2	1600×3			1600×3/2200×3
液路系统额定工作压力MPa		16							16
气路系统额定工作压力MPa		1							1
